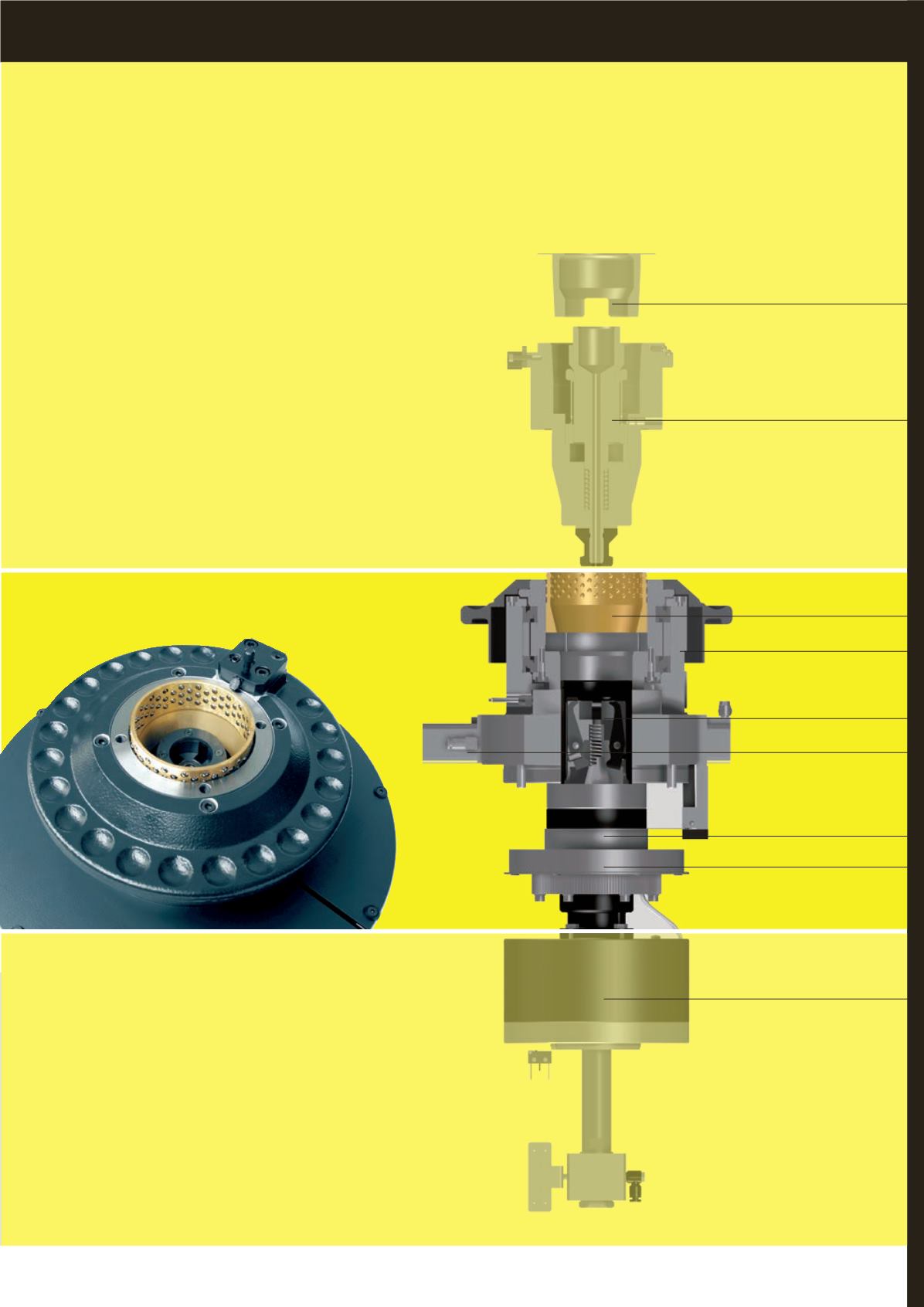

Werkzeug (HSK)
Vorsatzhalter (HSK)
Kugelbüchse
4 × 90° Index
Klemmbacken
Pneumatische
Spindelbremse
Antriebseinheit
Spannelement
Handrad
Der Z-Effekt
In dieser Rubrik stellen wir Ihnen immer ein techno-
logisches Highlight aus dem Haus ZOLLER vor – heute
die Hochgenauigkeitsspindel »ace«.
Seit ihrer Entwicklung wurde die »ace«-Spindel zwar
mehrfach überarbeitet, das Grundprinzip blieb jedoch
unverändert – und ist so einfach wie genial: Über eine
Schnellwechseleinrichtung für Vorsatzhalter ist sie
universell einsetzbar für Steilkegel, Hohlschaftkegel,
Capto und Kennametall – und immer hochgenau, mit
einer Rundlaufgenauigkeit von 2 µm.
Im Blickpunkt:
die »ace« Hochgenauigkeitsspindel
——
Vorsatzhalterwechsel per Kugelbüchse: schnell,
absolut spielfrei und mit garantierter Wechsel-
genauigkeit von 0,001 mm.
——
Es können Werkzeugkopfbolzen für Steilkegel
(ANSI, CAT, MAS-BT) sowie HSK, Capto, KM und VDI
verschiedenster Größe gespannt werden, von 7 bis
30 mm im Durchmesser und Spannhübe von 122 mm
axial und 11,5 mm radial.
——
Ein Zugelementwechsel ist nicht erforderlich.
