SKP-Messung „To Go“
Für die schnelle Schneidkanteninspektion
direkt in der Fertigung ist das »pomSkpGo«
die ideale Lösung. Die Bedienung ist auch für
ungeübte Bediener leicht zu bewerkstelligen,
durch eigens entwickelte Werkzeugauf-
nahme, Positionierhilfe und Live-Bild für
einfaches Ausrichten und genaues Begut
achten der Schneidkante. Die Ergebnisse
haben Laborqualität, werden zusätzlich als
2D- und 3D-Analyse ausgegeben und können
dem Kunden in umfassenden Prüfprotokollen
inklusive Ist-Werten, Soll-Daten, Toleranzen
und Balkendiagrammen zur Verfügung ge
stellt werden. Das sichert Vertrauen und
schützt vor Reklamationen.
Misst jedes Präzisionswerkzeug bis
zur Schneidkante: »titan«
Die High-End-Messmaschine »titan« vereint
jahrzehntelanges ZOLLER-Know-how in einem
System: Mit bis zu sieben CNC-gesteuerten
Achsen, Durch- und Auflichtkamera, LED-Be
leuchtung und dem speziell für dieses Univer
salgenie entwickelten SKP-Sensor »Z3dCam«
wird wirklich jedes Detail von Präzisionswerk
zeugen erfasst – einschließlich der Schneid
kantenpräparation. Und das vollautomatisch,
bedienerunabhängig und wiederholgenau.
Eine automatische Niveauregulierung und
die schwingungsgedämpfte Basis sorgen für
absolute Präzision. Schnell und einfach kön
nen mit diesem System sämtliche Arten der
Schneidkantenbeschaffenheit aufgenommen,
geprüft, bewertet und dokumentiert werden.
Bei hohem Werkzeugdurchsatz kann diese Va
riante auch als komplette Automationslösung
mit einem »roboSet« kombiniert werden.
Die bessere Wahl: optische Messverfahren
Prinzipiell können Schneidkantenpräparationen taktil oder optisch
gemessen werden. Da die taktile Methode ungenau sein kann und
schlimmstenfalls sogar Defekte an der Schneide verursacht, ist die
optische Methode grundsätzlich vorzuziehen. Hierbei werden Licht-
streifen auf die Schneidkante projiziert und deren Verzerrung über eine
Kamera gemessen – völlig berührungslos. Inzwischen haben Anwender
die Wahl zwischen leichten, mobilen optischen Messsystemen, die
flexibel in der Fertigung eingesetzt werden können, und Universal
messmaschinen, die bis zur Schneidkantenpräparation so gut wie alle
Parameter von Zerspanungswerkzeugen vollautomatisch vermessen.
Oft empfiehlt sich auch die Kombination aus beidem – die Universal-
maschine zur abschließenden Komplettkontrolle und das flexible
kleinere Gerät zur schnellen Messung der Schneidkantenpräparation
zwischendurch. Auf jeden Fall wichtig ist eine einfache Bedienbarkeit
und die Ausgabe der Messergebnisse in Prüfprotokollen – dann steht
produktiven Fertigungsprozessen nichts mehr im Weg.

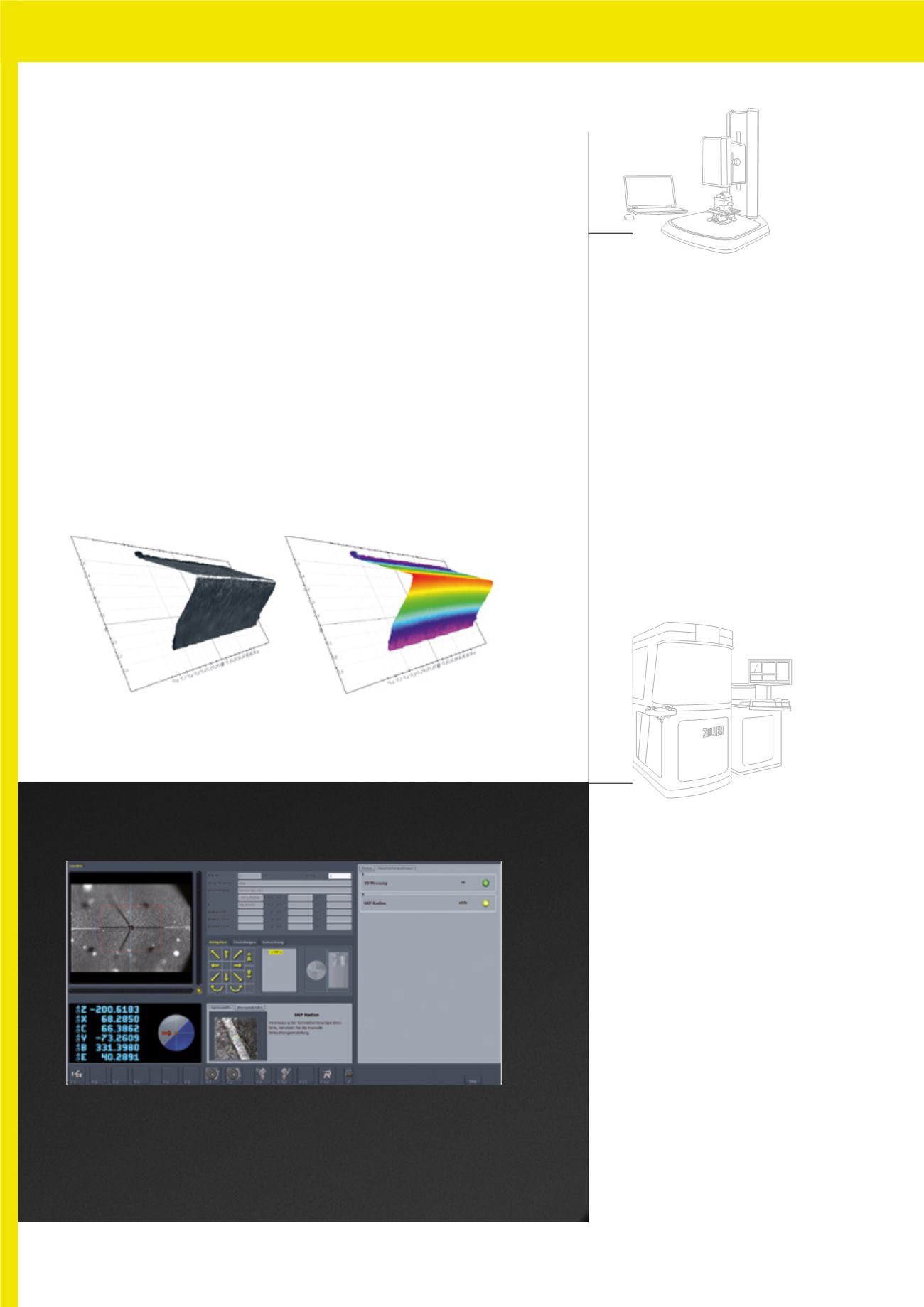

Die optimale SKP-Software: »pomSoft«
Mit »pomSoft« kann die Schneide in verschiedenen Modi dargestellt werden – als Textur für das Erken
nen von Oberflächenausbrüchen und der Oberflächenbeschaffenheit oder topografisch zur Darstellung
des Höhenverlaufs der Schneidkantenpräparation.
»titan«
»pomSkpGo«
Detaillierte 3D-Darstellung
Es kann zwischen Live-Bild und grafischer Darstellung gewählt werden. Das Live-Bild
erleichtert die Positionierung, Ausrichtung und Begutachtung der Schneide.
